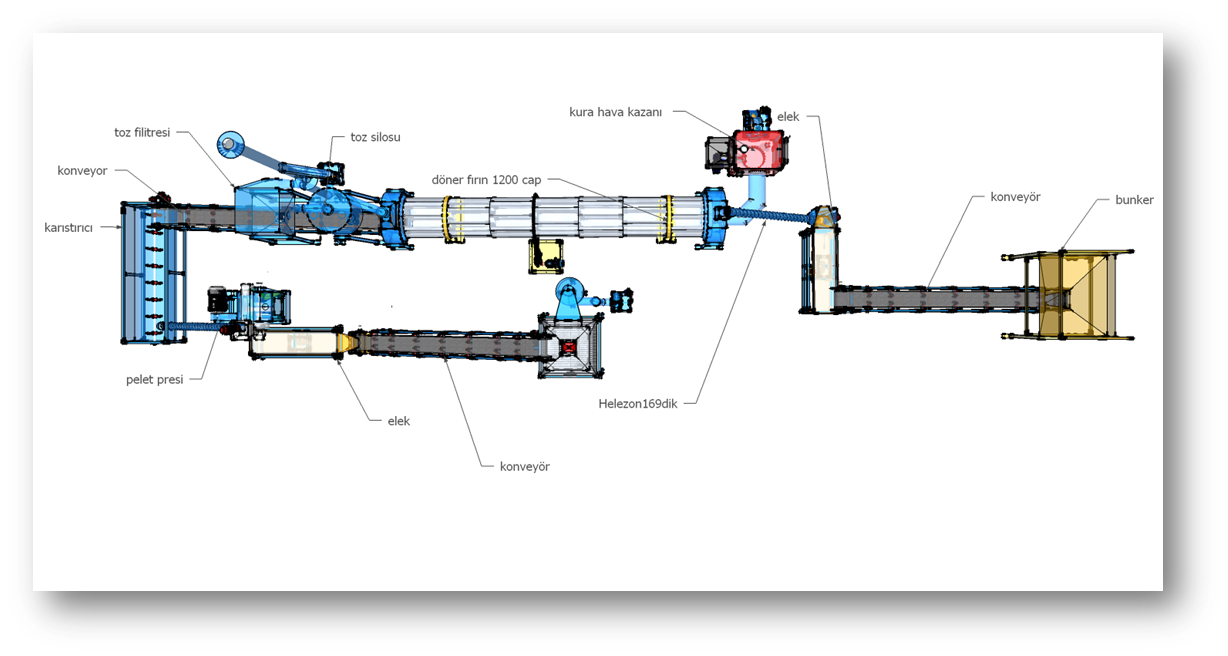

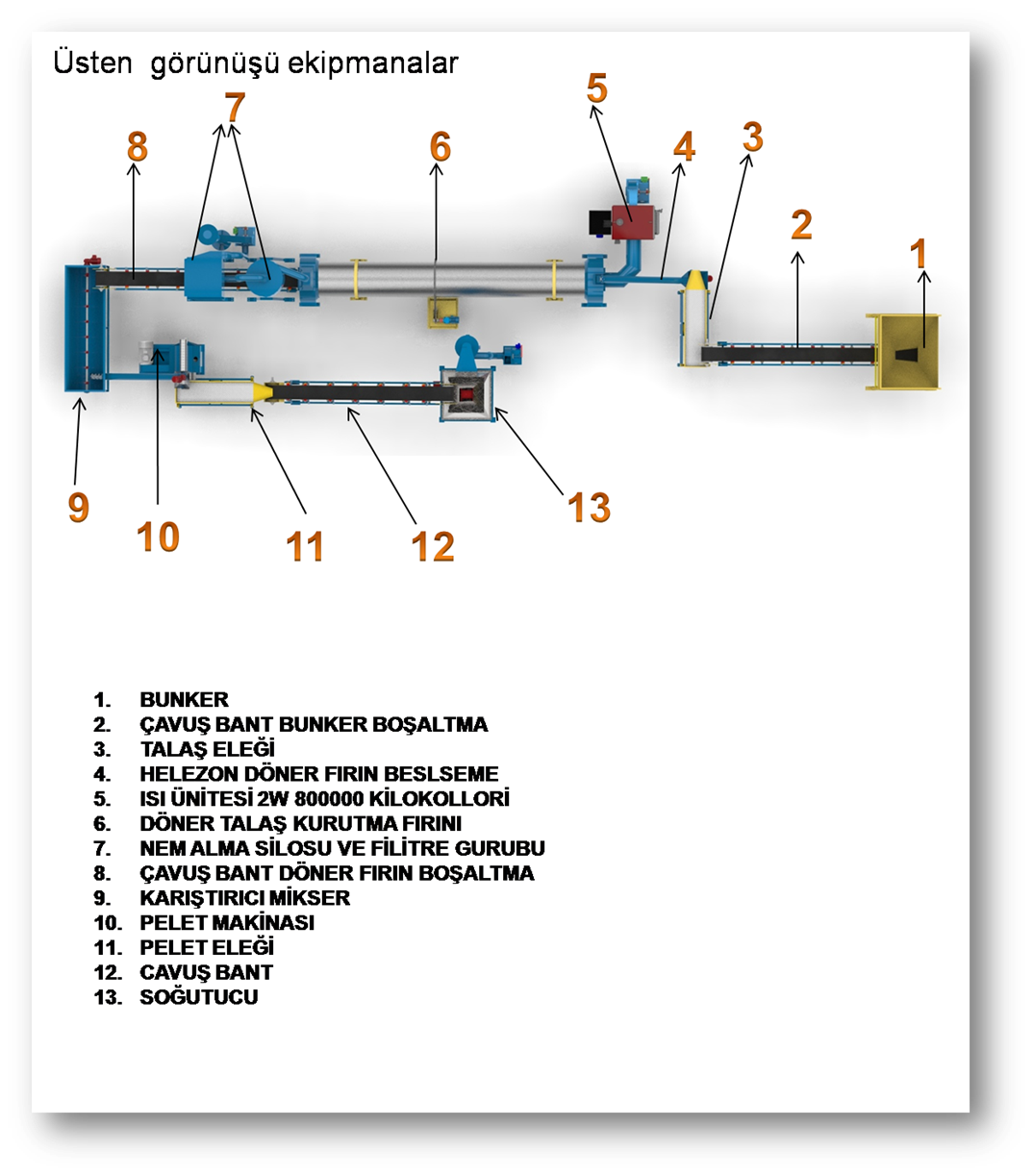

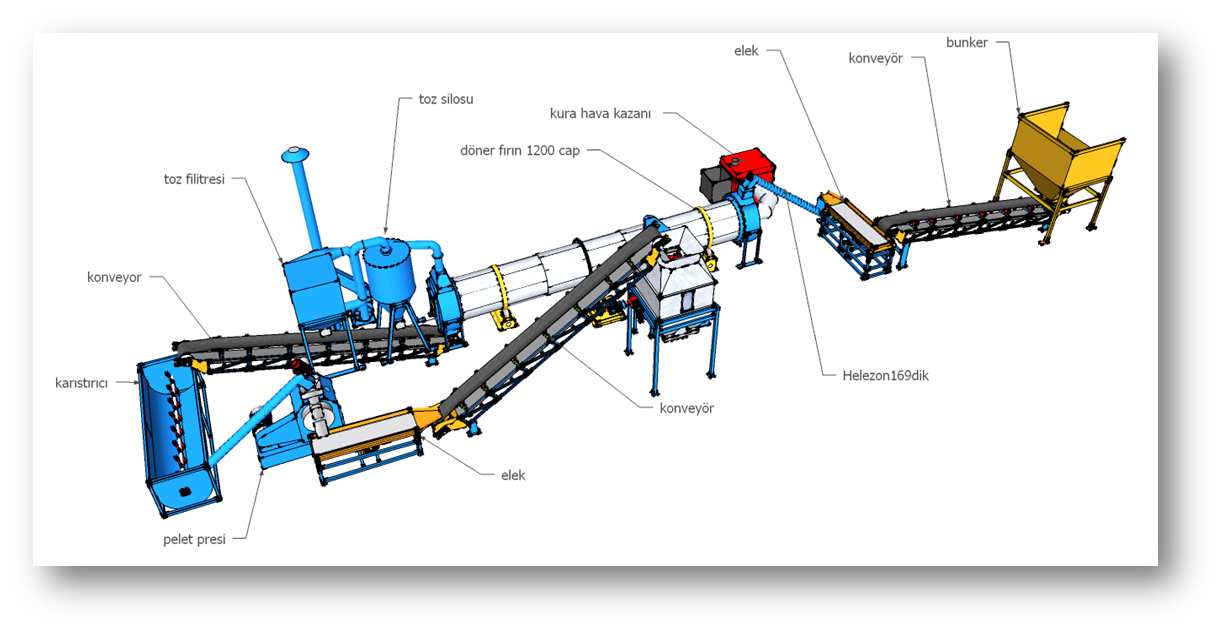

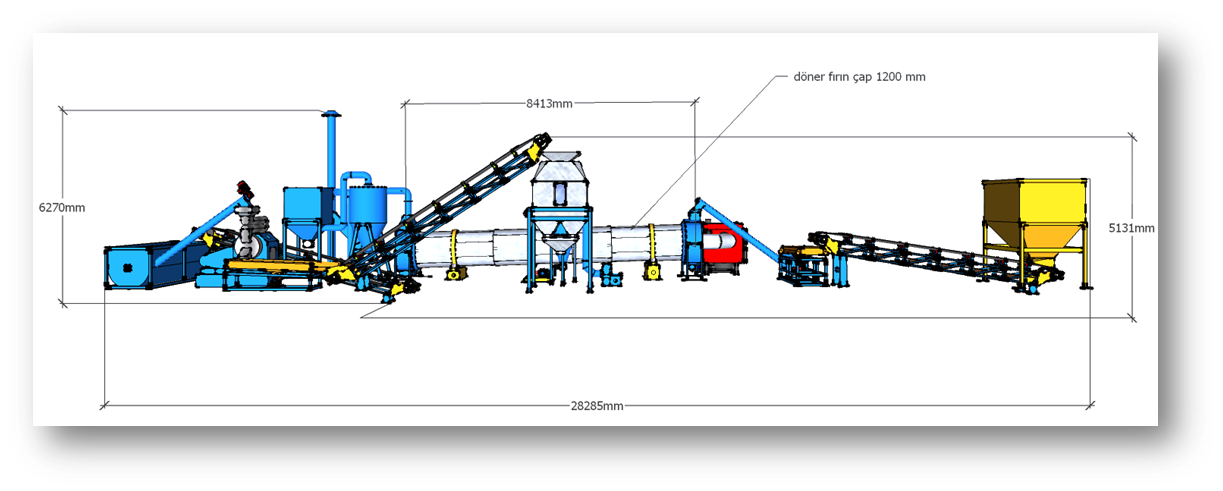

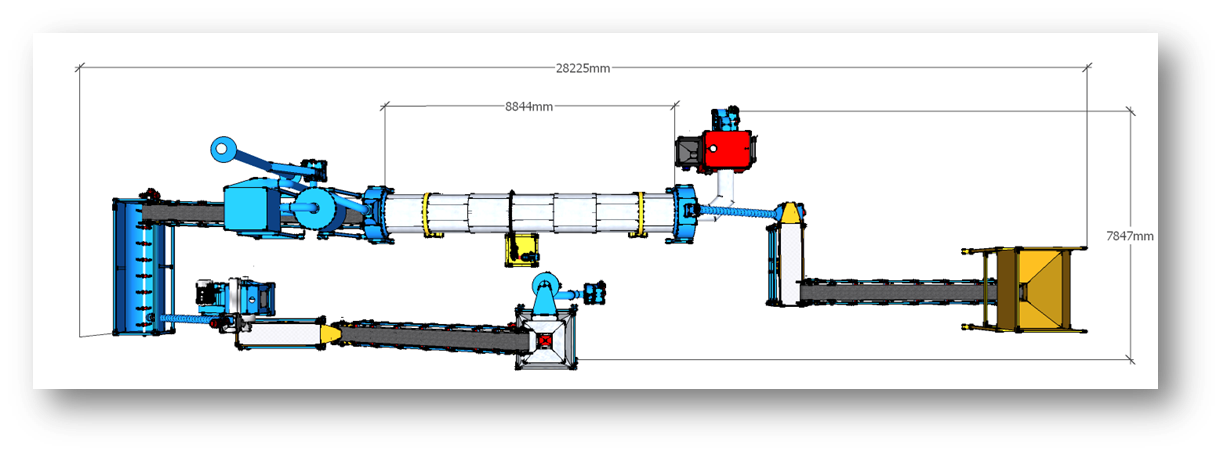

PELET ÜRETİM TESİSİ YERLEŞİM PİLANI 1TON SAAT

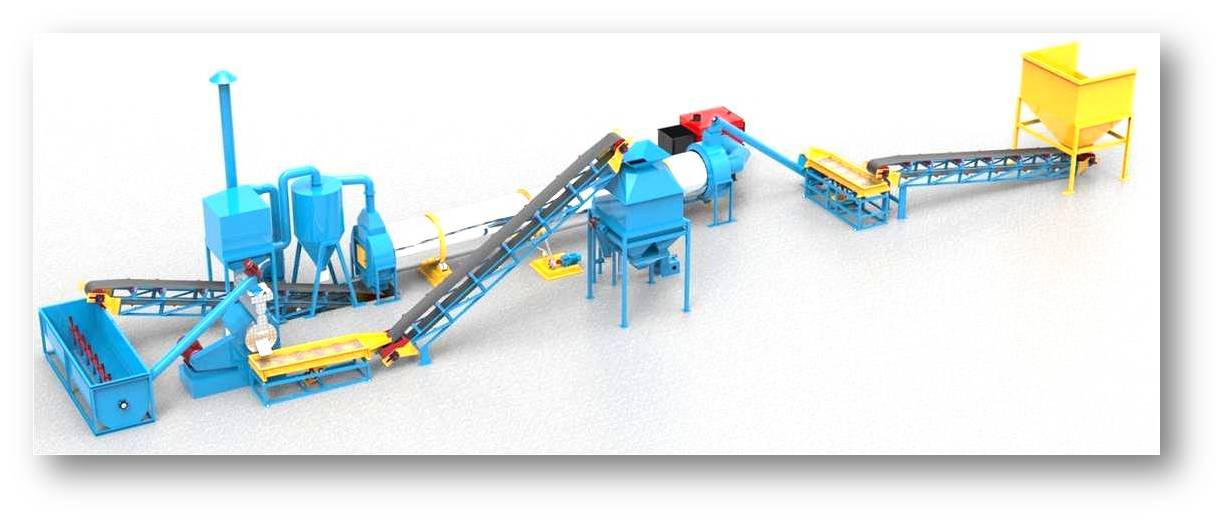

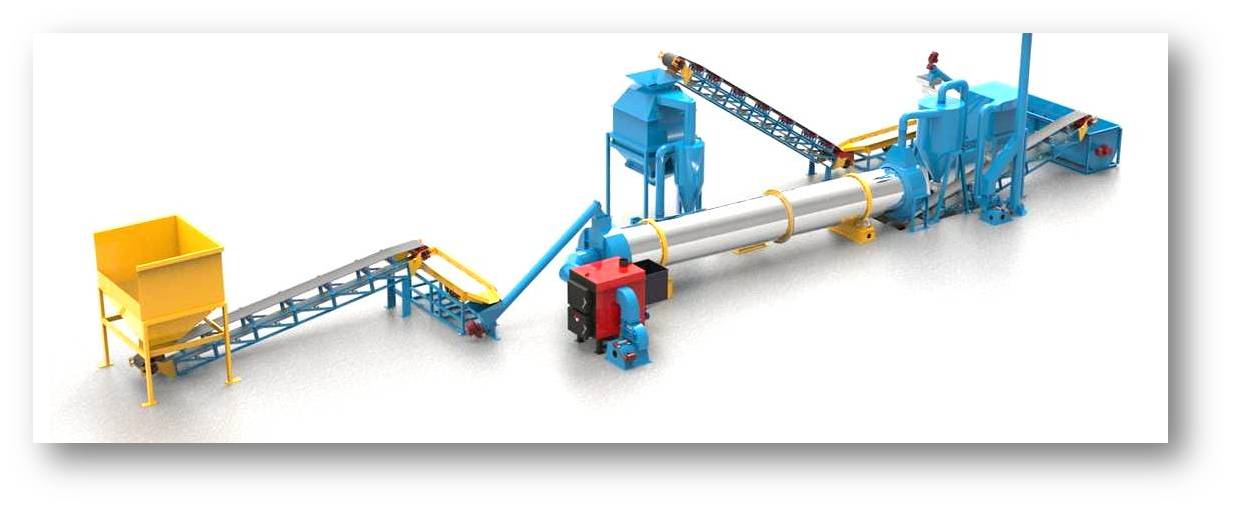

PELET ÜRETİM HATTI EKİPMANLARI

Bunker

Saç kalınlığı 2 mm kapasitesi3 m3 tür

Talaş ve pelet eleği

Hammadeyi ve peleti elemede kullanılacaktır.kapasitesi 1500 kğ maksimum olup motor gücü

1.5 kw 900 devirdir.

Talaşı elekten alıp kurutucuya aktaran konveyor.

Elekten çıkan peleti soğutucuya aktarmada kullanılacaktır.kapasitesi 1500 kğ maksimum olup motor gücü 1.5 kw 900 devirdir.bant tipi düz cavuş tiptir.bant eni 500 mm uzunluğu 7 metredir.

Döner kurutucu ısı ünitesi

Katıyakıtlı pelet yakan stokeri mevcut olup iç kazanı ateş tuğlalı ve patlama kapaklıdır kazan kapasitesi 800 bin kilo kolori toplam motor gücü 2 kw dır.saatte 100 kğ pelet tüketir.

Döner kurutucu

Toplam Motor gücü fanlarla birlikte 16kw olup maksimum kapasitesi 1500kğ saat %60 nem girişi %10 nem cıkışıdır.Tambur saç kalınlığı 6 mm dir.toz ve nem alma siloları mevcuttur.

Kurutucudan karıstırıcıya aktarma konveyörü.

Kurutmadan alıp karıstırıcıya aktaran konveyorün .kapasitesi 1500 kğ maksimum olup motor gücü 2 kw 900 devirdir.

Karıstırıcı

Karıştırıcı rediktörü 2 kw 10 devirdir karıştırıcının helezon boşaltmalıdır.

Pelet makinası

Pelet makinasının yapımı desana aitt değildir..

Pelet makinası eleği

Pelet makinasından çıkan peleti elemede kullanılacaktır.kapasitesi 1500 kğ maksimum olup motor gücü 2.2 kw 900 devirdir

Elek ve Soğutucu arası aktarma konveyorü.

Elekten çıkan peleti soğutucuya aktarmada kullanılacaktır.kapasitesi 1500 kğ maksimum olup motor gücü 1.5 kw 900 devirdir.bant tipi düz cavuş tiptir.bant eni 500 mm uzunluğu 7 metredir.

Soğutucu

Soğutucu fanı 2.2 kw dır toz alma silosu ve pünamatik mafsalı bboşaltma sistemi mevcuttur 1500 mm x1500 mm x2500 ölçülerinde dir.soğutucu altındaki boşaltma tartı sisteminin yapımı desana ait değildir .
